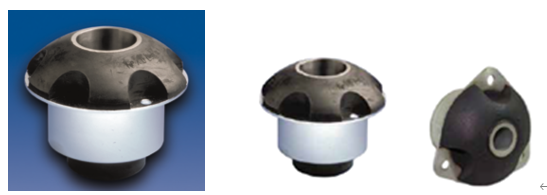

该系列隔振器含金属内管和外套，橡胶通过硫化和金属件粘接，外套安装法兰上有安装孔 该产品包含四种不同型式的安装法兰。
应用 Field of application
静止或移动式设备，如驾驶室、风机、空调、变压器等。
优点 Advantages
▶
垂向固有频率低，可提供良好的隔振效果；
▶
横向稳定性好，横向刚度为垂向刚度的4倍，能适应较恶劣的工况，如冲击、随机振动等；
▶
环境适应能力强，可耐各种油污及化学腐蚀（取决于所采用的胶料种类）；
▶
防缓冲垫片具有失效防护功能。
主要技术数据 Main technical data：
▶
固有频率6-30Hz
▶
轴向和径向刚度比约1：4

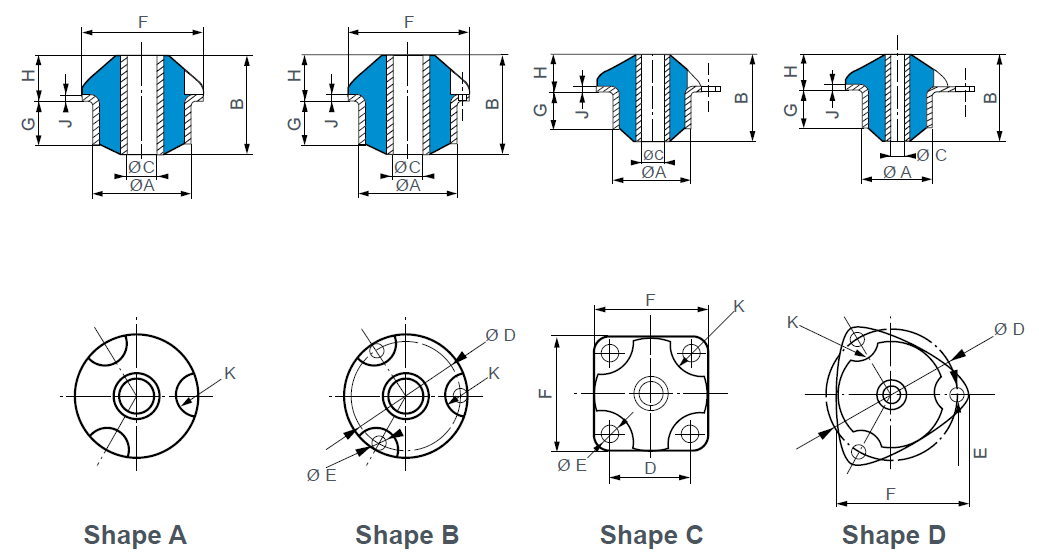

结构尺寸 Dimensions
|
BFR 型号 |
形状 |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
G (mm) |
H (mm) |
J (mm) |
K (mm) |
Weight (g) |
|
BFR 860 008 |
A |
37.5 |
40 |
12.1 |
- |
- |
48 |
18 |
18 |
2 |
8 |
110 |
|
BFR 860 006 |
D |
49.1 |
47 |
12.2 |
69 |
8.2 |
72 |
20 |
18 |
2 |
12 |
190 |
|
BFR 860 007 |
D |
66.5 |
93 |
20.2 |
95 |
8.5 |
107 |
47 |
28 |
3 |
18 |
780 |
形状B，形状C可以定制。
技术参数 Technical Characteristics
|
额定载荷kg |
变形量mm |
橡胶硬度 |
BFR型号 |
|
10-50 |
2.5 |
45 |
BFR 860 008-01 |
|
15-65 |
1.8 |
60 |
BFR 860 008-02 |
|
20-80 |
1.5 |
75 |
BFR 860 008-03 |
|
15-70 |
4 |
45 |
BFR 860 006-01 |
|
20-85 |
3 |
60 |
BFR 860 006-02 |
|
25-110 |
2 |
75 |
BFR 860 006-03 |
|
60-250 |
5 |
45 |
BFR 860 007-01 |
|
85-350 |
3.5 |
60 |
BFR 860 007-02 |
|
105-420 |
2 |
75 |
BFR 860 007-03 |

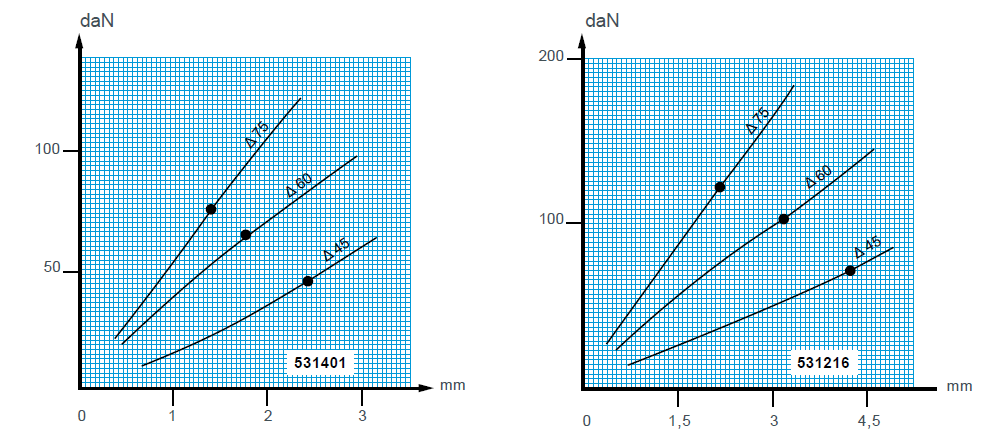

轴向刚度曲线Load/Deflection curves in axial compression
注: 1daN=10N

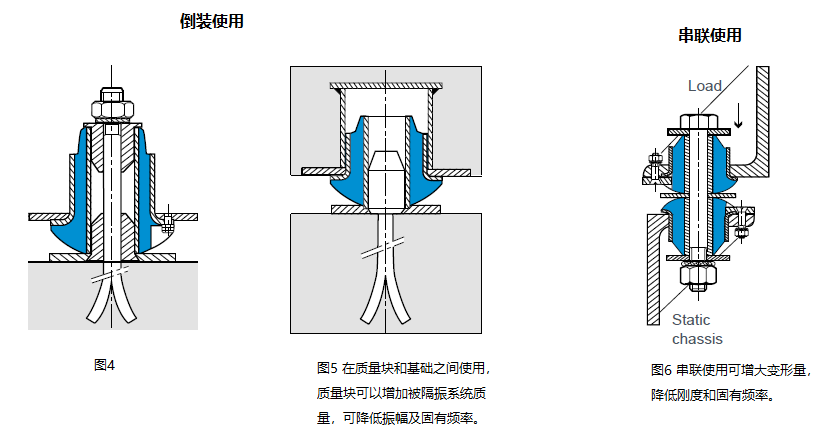

安装示意Installation Examples
