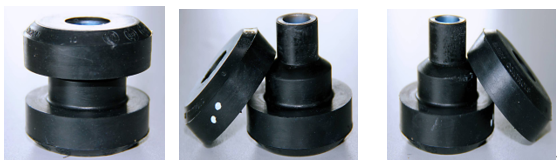

该系列隔振器包含两组件。一件和金属管硫化为一体；另一件为纯橡胶件。
应用 Field of application
可用于静止或移动设备的隔振，如发动机，驾驶室，发电机，HVAC设备，电子设备，机械设备，泵，压缩机等。
优点 Advantages
▶
高度低，适合空间狭小的应用场合；
▶
稳定性好，能适应较恶劣的工况，如冲击、随机振动等；
▶
环境适应能力强，可耐各种油污及化学腐蚀（取决于所采用的胶料种类）；
▶
高性价比高；
▶
配合止挡垫片使用，具有保护橡胶和自锁功能，安全可靠；
主要技术数据 Main technical data：
▶
轴向和径向刚度比约1：1
▶ 所有方向具有减振降噪的功能
▶ 耐油性能好

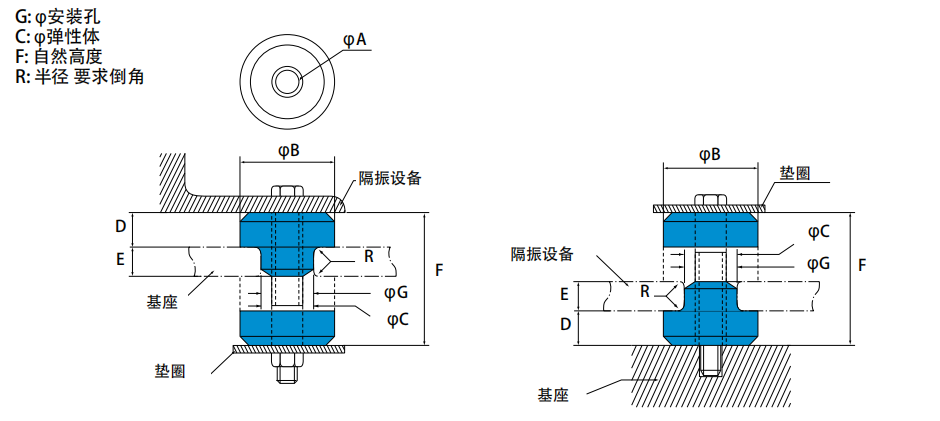

尺寸 Dimensions
BFR86000有两种安装方式，可根据实际情况任选其一，E表示板厚的尺寸，E1为推荐值，E2为可选值，具体尺寸见技术特性表。
|
弗莱瑞博型号 |
ΦA (mm) |
ΦB (mm) |
ΦC (mm) |
D (mm) |
E1 (mm) |
E2 (mm) |
F (mm) |
安装孔 |
|
|
ΦG(mm) |
R(mm) |
||||||||
|
BFR860001-11~15 |
10.4 |
33.2 |
20.1 |
12.3 |
9.5 |
9.5 |
31.7 |
19 |
1 |
|
BFR860002-11~15 |
13.5 |
47.7 |
33 |
19.8 |
14 |
12.5 |
49.2 |
31.7 |
1.5 |
|
BFR860003-11~15 |
16.7 |
64.8 |
40.1 |
22.8 |
22 |
19 |
61.7 |
38.1 |
2.3 |
|
BFR860004-11~15 |
23.8 |
88.9 |
58.4 |
25.4 |
28.5 |
25.5 |
73.1 |
57.1 |
3 |
|
BFR860005-11~15 |
27 |
123.9 |
64.8 |
31.7 |
32 |
25.5 |
85.8 |
63.5 |
3 |
l 止挡垫片规格（建议）
止挡垫片材料可采用普通碳钢，建议表面镀锌或锌镍电镀处理。
|
|
Φamin (mm) |
Φb (mm) |
emin (mm) |
|
BFR
860001-11~15 |
39.6 |
10.3 |
2.2 |
|
BFR860002-11~15 |
54.1 |
13.5 |
3.4 |
|
BFR860003-11~15 |
71.3 |
16.7 |
4.7 |
|
BFR860004-11~15 |
98.5 |
23.8 |
6.3 |
|
BFR860005-11~15 |
133.3 |
27.0 |
9.5 |
技术特性 Technical Characteristics
弗莱瑞博型号 | 板厚E1（推荐） | 板厚E2（可选） | 色标 | ||||||
轴向载荷kg | 径向载荷kg | 固有频率Hz | E1（mm） | 轴向载荷kg | 径向载荷kg | 固有频率Hz | E1（mm） | ||
BFR860001-11 | 18 | 9 | 15 | 9.5 | 18 | 9 | 15 | 9.5 | 红&白 |
BFR860001-12 | 40 | 13 | 40 | 13 | 黄&白 | ||||
BFR860001-13 | 63 | 18 | 63 | 18 | 绿&白 | ||||
BFR860001-14 | 113 | 22 | 113 | 22 | 蓝&白 | ||||
BFR860001-15 | 136 | 27 | 136 | 27 | 紫&白 | ||||
BFR860002-11 | 59 | 22 | 12 | 14 | 27 | 18 | 15 | 12.5 | 红&白 |
BFR860002-12 | 79 | 29 | 54 | 36 | 黄&白 | ||||
BFR860002-13 | 109 | 40 | 722 | 56 | 绿&白 | ||||
BFR860002-14 | 172 | 75 | 118 | 81 | 蓝&白 | ||||
BFR860002-15 | 286 | 127 | 172 | 127 | 紫&白 | ||||
BFR860003-11 | 95 | 40 | 11 | 22 | 40 | 31 | 15 | 19 | 红&白 |
BFR860003-12 | 159 | 63 | 68 | 47 | 黄&白 | ||||
BFR860003-13 | 222 | 102 | 102 | 72 | 绿&白 | ||||
BFR860003-14 | 390 | 175 | 147 | 111 | 蓝&白 | ||||
BFR860003-15 | 604 | 313 | 227 | 163 | 紫&白 | ||||
BFR860004-11 | 122 | 61 | 10 | 25.5 | 68 | 50 | 15 | 25.5 | 红&白 |
BFR860004-12 | 231 | 104 | 136 | 100 | 黄&白 | ||||
BFR860004-13 | 350 | 156 | 181 | 136 | 绿&白 | ||||
BFR860004-14 | 531 | 268 | 227 | 181 | 蓝&白 | ||||
BFR860004-15 | 954 | 443 | 272 | 263 | 紫&白 | ||||
BFR860005-11 | 518 | 109 | 10 | 32 | 136 | 68 | 15 | 25.5 | 红&白 |
BFR860005-12 | 877 | 154 | 227 | 100 | 黄&白 | ||||
BFR860005-13 | 1172 | 277 | 318 | 136 | 绿&白 | ||||
BFR860005-14 | 1609 | 404 | 409 | 213 | 蓝&白 | ||||
BFR860005-15 | 2072 | 640 | 545 | 300 | 紫&白 | ||||
